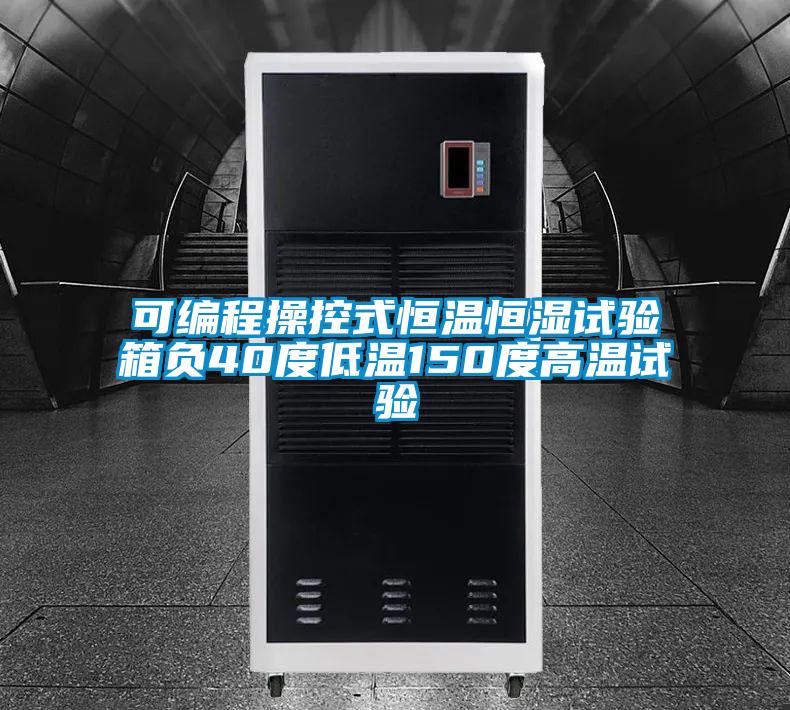

可編程操控式恒溫恒濕試驗箱負40度低溫150度高溫試驗

　　原標題：可編程操控式恒溫恒濕試驗箱負40度低溫150度高溫試驗

　　QC-HS-100L高低溫試驗箱

　　設備主要功能：

　　該系列產品能模擬各種溫濕度環境。本系統符合之可靠度試驗規格：GB/T2423,GJB150A1/43CNS，ISO，JIS，ASTM，DIN，BS，IEC，NACE，UL，MIL………滿足各種自然環境下的可靠性機穩定性能等參數，將給您提供預測和改進產品質量及可靠性的依據。

　　廣泛適應于產業界電子電器元件、**、塑料、五金、光電、化工等行業，如：電子零件、汽車零件、筆記本等產品進行高低溫交變濕熱試驗或恒定試驗，虛擬氣候環境測試,在高低溫或濕熱環境下、檢驗其各項性能指標.及質量管理之用。

　　試驗箱主要技術指標

　　1、工作室尺寸(長*高*寬)：500×400×500mm（100L）（寬×深×高）；

　　2、外形尺寸：1010×880×1750mm（寬×深×高）；

　　3、溫度范圍：-40℃～+150℃；

　　4、溫度波動度：≤±0.5℃；溫度均勻度：≤±1.5℃；

　　5、升降溫速率：

　　降溫：0.7-1.5℃/min非線性空載

　　升溫：3-5℃/min非線性空載

　　6、濕度范圍：20%―98%R.H（AT+25℃～+85℃）

　　7、濕度波動度：≤±0.5%；濕度均勻度：+2-3%R.H

　　以上指標均在環境溫度≤25℃，常壓，空載、無負荷條件下、距箱體內壁1/6空間內測試測得；

　　8、功率：約3.5Kw；

　　9、電源：220V±10%V；50Hz；

　　10、外部材質：拉絲不銹鋼

　　11、內部材質：SUS#304鏡面不銹鋼

　　12、斷熱材料：PU發泡+玻璃棉

　　13、其它配置:觀視窗（30*26cm），測試孔（∮50*1只）

　　14、安全裝置:無熔絲過載保護，壓縮機過熱、過流、超壓、加熱干燒，箱內超溫警報系統

　　15、滿足相關標準及試驗方法：

　　GB/T2423.22-87NbGJB1032-90MIL-STD-2164/(E/C)

　　GB/T2423.4-93GB/T2423.34-86GJB150.9-86

　　標準配置：

　　1、進口韓國TEMI950真彩色觸摸屏；

　　2、兩種控制方式(定值/程式)0

　　3、傳感器類型：PT100傳感器(可選電子傳感器)

　　4、報警信號：4個DI外部故障報警；

　　5、溫度測量范圍：-90.00℃--200.00℃，

　　6、濕度測量范圍：1.0%--100%RH，誤差±1%RH

　　7、界面語言類型：中文/英文；

　　1、超高能效能效比比目前市場上最先進的活塞式壓縮機高12%。

　　2、杰出的可靠性運動部件少,軸向及徑向的專利柔性設計

　　提供了前所未有的耐液擊和容忍雜質的能力。

　　3、內置電機斷路裝置能有效保護電機免受高溫及高電流之損壞。

　　4、低噪音/低排氣脈噪音值比活塞式壓縮機低5分貝以上。

　　5、簡化系統設計獨特的卸載啟動設計使單相壓縮機啟動時無需

　　啟動電容/繼電器。

　　6、近100%的容積效率帶來超常的制熱能力。

　　7、生產的壓縮機高效率、低轉差率的大體積F級絕緣電機

　　保證了壓縮機高制冷量、低功率消耗及運行安全性。

　　8、壓縮機最佳平衡設計，使壓縮機振動小、噪音低，運轉更為平穩。

　　不銹鋼翅片式電加熱管優勢：

　　散熱片（翅片式）加熱管與普通的加熱管相比，具有以下幾個優點:

　　翅片式管狀電熱管與普通光管相比散熱面積增加了2.5～4倍,則表面負荷比光管增加了2～3倍,由于散熱片電加熱器件的長度縮短，使將其本身的熱損失減小。在與光管相同功率條件下，具有升溫快、熱效率高、使用壽命長等優點；在有限的加熱裝置中，可容納超光管容量2～3倍的總功率，大大縮小了加熱裝置的體積，節約了用戶的成本；

　　物理性質：

　　1、組成成分：R-125/143A/134A

　　2、各成分質量比%：44/52/4

　　3、分子量：97.6

　　4、沸點：101.3kpa℃-46.2

　　5、臨界溫度℃：72.1

　　6、臨界壓力：kpa3728

　　7、飽和液體密度：25℃Kg/m

　　8、比熱：25℃Kj/（kg.k）1.54

　　9、破壞臭氧潛能值（ODP）：0

　　10、等壓蒸氣比熱：（Cp），30℃及101.3kPa［KJ/（Kg·℃）］0.21

　　11、沸點下蒸發潛能：KJ/Kg200.1

　　風機特點：

　　1、風輪為多翼式，高速動平衡校正，風量大，噪音低

　　2、風殼為精密模具沖壓成型，電泳處理，外觀精美

　　3、配備認證高效率馬達，直連式安裝，性能穩定

　　4、出風口附帶方轉圓配件，安裝可多向角度調整

　　5、風道優化設計，節能效果明顯

　　6、風機可做特殊材質，可做無段變速等特殊性能處理

　　7、風機匹配馬達可訂做異頻率或異電壓、交流或直流

　　1、翅片類型：波紋片或者平片。

　　2、銅管采用高純度無縫紫銅管，壽命長，不易破裂腐蝕

　　3、盤管外框端板采用優質鋼板制作而成，強度高，耐腐蝕，裝配組合容易。

　　4、獨特的交叉管方式可保證整個盤管迎風面積分液均勻。

　　5、翅片與銅管經機械漲管或超高壓液壓漲管，確保接觸緊密，發揮最佳換熱效果

　　6、套片間距選擇性大，減少了低溫系統盤管積霜的影響。

　　7、盤管內回路依據設計流速需要，采用單、雙回流系統，水阻小，熱交換性能好。

　　8、冷媒盤管經高溫加熱真空干燥作業，確保腔內無雜質水份存在。

　　1、規格：100加侖臺灣名牌鄧元水泵家用純水機通用

　　2、輸入電壓:24VDC(直流)

　　3、工作電流:0.6AMP

　　4、工作壓力:125PSI

　　5、工作流量:0.85L/M

　　6、凈重：1.8公斤

　　7、自吸距離：2M

　　8、體積：18*10*10cm3

　　特點：

　　采用3/8″銅管及麻點鋁片，經過機械脹管將鋁片與銅管緊密貼合，換熱效率高；產品經過2.5MPa氣壓試驗檢漏，出廠并保留0.05MPa～0.1MPa的壓力；可使用于R22

　　、R134a、R404A等制冷工質，廣泛配套于各種氟利昂制冷設備中使用FN型冷凝器選用大功率、大風量、低轉速電機，且內置安裝，外形美觀、噪音小，可配套噪音較低的機組中使用；FNV型冷凝器迎風面大，換熱效果好，配用6極電機，噪音??；可配套于較大的冷凝機組中使用；可根據客戶要求設計各種型式風冷凝器。

　　安裝使用條件：

　　1設備周圍環境條件

　　1.1環境溫度：5—35℃

　　1.2環境濕度：≤85%R.H

　　1.3保證性能的環境條件：（確保降溫速率及極限溫度）

　　采用風冷冷卻方式：環境溫度：≤25℃

　　1.4大氣壓力：86～106KPa；

　　1.5空氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體；

　　1.6地面要求：平整，無強振動；

　　1.7設備加濕用水采用蒸餾水或去離子水；

　　2空間條件：為了安裝，調試，操作，維修方便，請按下列要求的空間位置來擺放設備。

　　2.1試驗箱體距房間四周至少應留有不小于200mm空間；

　　2.2設備開箱門處應留有箱門正常開關的空間；

　　3設備供電條件

　　3.1頻率及誤差：50±0.5Hz；

　　3.2電壓及誤差：AC220V±10%V；

　　3.3總開關：要求選用獨立的空間。
